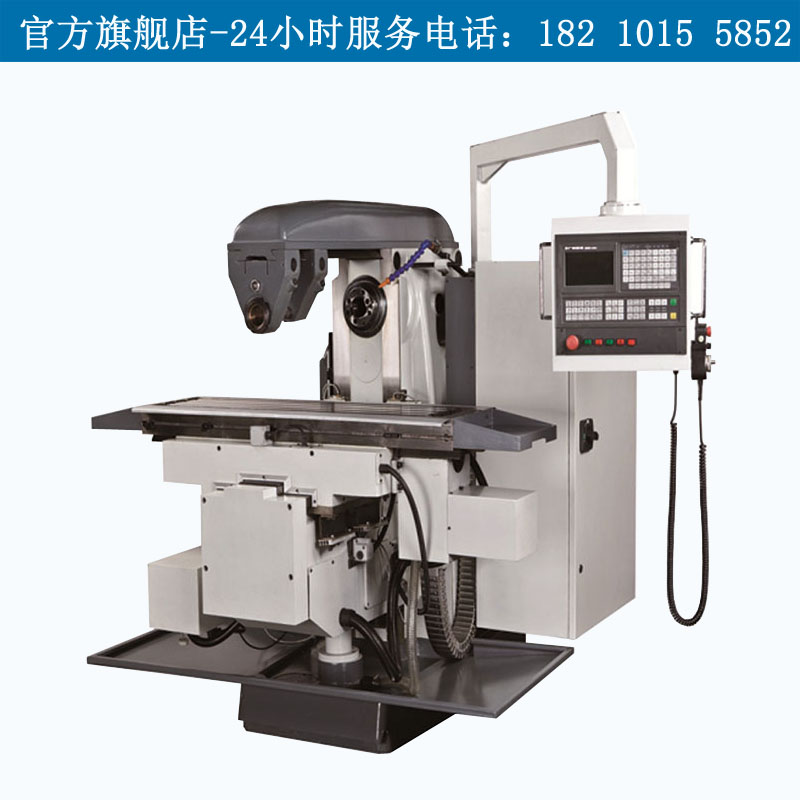

数控万能铣床机型 | 单位 | XKA6132 | XKA6140 | |||
工作台 | 工作台(宽*长) | mm | 320*1325 | 320*1700 | 400*1700 | 400*2000 |
最大承载重量 | kg | 500 | 450 | 800 | 750 | |
T型槽数目 | 3 | 3 | 3 | 3 | ||
T型槽宽度 | mm | 18 | 18 | 18 | 18 | |
T型槽间距 | mm | 70 | 70 | 90 | 90 | |
行程 | 工作台最大纵向行程X | mm | 780 | 980 | 900 | 1200 |
工作台最大横向行程Y | mm | 255 | 255 | 315 | 315 | |
工作台最大升降行程Z | mm | 320 | 320 | 335 | 335 | |
工作台精度 | 工作台定位精度 | mm | 0.035 | 0.035 | 0.035 | 0.045 |
工作台重复定位精度 | mm | 0.025 | 0.025 | 0.025 | 0.035 | |
主轴 | 主轴锥度 | 7:24(ISO NO.50) | 7:24(ISO NO.50) | 7:24(ISO NO.50) | 7:24(ISO NO.51) | |
主轴孔径 | mm | 29 | 29 | 29 | 29 | |
主轴轴向移动距离 | mm | 85 | 85 | |||
主轴轴线至悬梁底面的距离 | mm | 155 | 155 | 190 | 190 | |
主轴端面至工作台面距离最小/最大 | mm | 30-350 | 30-350 | 30-570 | 30-570 | |
床身垂直导轨到工作台中央T型槽中心距离 | mm | 215/470 | 215/470 | 235-580 | 235-580 | |
主轴转速级数 | step | 18 | 18 | 18 | 18 | |
主轴转速范围 | r/min | 30-1500 | 30-1500 | 30-1500 | 30-1500 | |
进给 | X轴进给量范围 | mm/min | 6-3500 | 6-3500 | 6-3500 | 6-3500 |
Y轴进给量范围 | mm/min | 6-3500 | 6-3500 | 6-3500 | 6-3500 | |
Z轴进给量范围 | mm/min | 6-1800 | 6-1800 | 6-1800 | 6-1800 | |
电动机 | 电源总容量 | KVA | 23 | 23 | 25 | 25 |
主电机功率 | KW | 7.5 | 7.5 | 11 | 11 | |
主电机转速 | r/min | 1450 | 1440 | 1450 | 1450 | |
纵向X进给电机扭矩 | Nm | 5 | 10 | 10 | 10 | |
横向Y进给电机扭矩 | Nm | 10 | 10 | 10 | 10 | |
升降Z进给电机扭矩 | Nm | 15 | 15 | 27 | 27 | |
冷却泵电机功率 | KW | 0.125 | 0.125 | 0.125 | 0.125 | |
冷却泵速出流量 | L/min | 18 | 18 | 18 | 18 | |
其他 | 电源要求 | vhz | 380V±10%,50HZ±1HZ | 380V±10%,50HZ±1HZ | 380V±10%,50HZ±1HZ | 380V±10%,50HZ±2HZ |
机床外形尺寸(长*宽*高) | mm | 2273*1770*1665 | 2550*1770*1655 | 2600*2190*2400 | 2600*2600*2400 | |
机床重量 | kg | 2850 | 2850 | 3850 | 3900 | |
控制柜尺寸(长*宽*高) | mm | 450*420*1200 | 450*420*1200 | 450*420*1200 | 450*420*1200 | |
操纵箱尺寸(长*宽*高) | mm | 450*420*280 | 450*420*280 | 450*420*280 | 450*420*280 | |
操纵箱重量 | kg | 30 | 30 | 30 | 30 |
